二、系統配置

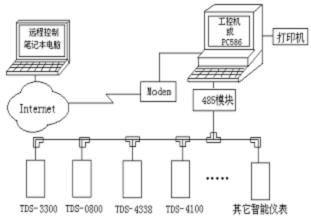

1、系統結構
A、樹根型(基于RS232)。
B、總線型(基于RS422、RS485)。
2、可配套儀表：我廠智能數字儀表。
3、系統軟件：
開發平臺：Windows 2000/XP/2003、Windows NT、Windows 7。
開發語言：VB6.0、VC++6.0、JAVA。
模塊結構：通信模塊、流程圖模塊、歷史模塊、調整模塊、報警模塊、分組控制模塊、趨勢模塊、系統優化模塊、報表模塊、驅動程序庫。
系統開發軟件：TDS2000A。
系統運行軟件：TDS2000B。
4、網絡系統：TDS2000系統是支持多機網絡的工作站。
5、支持遠程實時控制。
6、無線傳輸需配置：GPRS無線傳輸模塊以及固定的IP地址。
三、系統功能
（一）操作站功能
1、總性能
每個站可掛接64臺控制單元或采集單元，即控制點多達128點，測量點多達2048點。TDS-2000系統具有良好的人機接口，良好的過程控制、調節、數據處理、圖形顯示，可與我廠生產的智能數字儀表、國內外各種智能儀表及PLC等設備掛接，構成完整、實用、安全的TDS-2000集散控制系統。TDS-2000系統具有完善的圖形功能、顯示功能、報表功能、調節功能、趨勢功能等。
2、通信
操作站到適配器之間采用高速串行或多串口通信。傳輸距離不大于20米。適配器到儀表之間采用RS485總線網絡型或RS232一一對應輻射型。傳輸距離不大于1500米。
3、操作站功能
1)、總體界面：總體界面為操作者提供宏觀界面，從總體角度觀察對象，操作者可在一個界面內同時觀察最多28個顯示塊，這些塊即可以是工作塊，也可以是8個或16個工位控制分組，即可以是整體或流程圖，也可以是說明的注釋塊，用快捷鍵或鼠標可進入圖塊功能。
2)、流程界面：流程界面共有128頁，可顯示工藝流程檢測點，控制點的實時工藝參數，可對溫度、壓力、流量、開關量點、閥門開度等進行實時監測。
3)、控制分組界面：控制分組界面為操作提供有密切相關的8個回路的界面，每個界面用儀表圖和數字顯示8個工位的測量值、給定值、輸出閥位值、回路運行狀態等。同時可對每個工位的給定值、輸出值、回路運行狀態等進行操作。
4)、調整界面：調整界面給用戶提供一詳細的調節界面，可觀察操作一個工位變化。顯示及設定該回路的測量值、給定值、輸出閥位值等調整參數，同時顯示儀表圖及實時調節趨勢圖，調整界面對PID參數的調整，觀察調節效果是非常實用的界面
5)、報警界面：每個界面能顯示20個回路的報警情況，最多16個界面記錄320個回路的報警情況。
6)、趨勢界面：趨勢曲線可分為三種類型，即實時趨勢、歷史趨勢和批量趨勢。每頁趨勢界面最多顯示8筆趨勢曲線，總共有112頁，其中實時趨勢16頁，歷史趨勢64頁，批量趨勢32頁。在一幅界面上，能多筆同時顯示，也可以任選一筆單獨顯示。
7)、報表：報表可為用戶自定格式，可有即時打印、班報表、日報表、和月報表。
8)、系統組態：TDS-2000A組態系統為TDS-2000B運行系統提供一個完整的安裝、組合各功能的基礎。其中包括基本組態、總體組態、流程圖組態、分組控制組態、調整界面組態、趨勢界面組態、報表、報警組態與登記等。
（二）網絡功能
1、配置網絡組件
Windows提供了非常完備而靈活的網絡功能，它支持多種網絡環境。網絡安裝包括硬件安裝和軟件安裝。在網絡軟件安裝之前必須保證網絡硬件已經安裝完（包括網卡、電纜和其它設備）。如果Windows啟動時，沒有提供鍵入網絡口令，或桌面上沒有“網上鄰居”圖標，說明還沒有安裝正確的網絡組件。
2、資源共享
Windows提供了兩種級別的資源共享控制方法：全局資源的共享和個別資源的共享。
3、遠程實時監控及狀態查詢。
4、提供各節流點互連（通過LAN）。
（三）無線傳輸功能
1、無線傳輸模式
GPRS模塊與我廠智能數字儀表相配套將數據通過無線網絡傳輸到目標電腦，可實現偏遠地區的數據監控，節約人力、物力。
2、基本配置
我廠智能數字儀表、GPRS模塊。
3、使用TCP網絡協議，并且支持將數據以短信形式發送到1~5個號碼，可自由設定發送時間間隔。
4、適用范圍
遠程抄表，偏遠水庫位傳輸，水庫與監控室相隔較遠等。
