一、概述

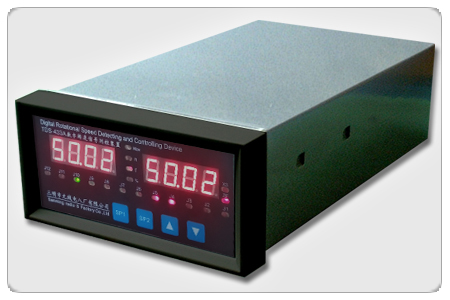

TDS-433A型是三組輸入信號、可正反轉設置的數字轉速信號測控裝置。是以適合工業自動化控制的單片機89C51及相應的外圍芯片構成，專為水力發電廠而設計的，適應電渦流傳感器、磁電、磁阻傳感器，用于測控發電機組的轉速、轉速百分比、頻率的工業智能儀表。
特點：1、齒盤脈沖信號與永磁機或機端電壓互感器（PT信號）、三路同時輸入。
2、用接近開關傳感器等可以測量機組的蠕動轉速
3、有12路繼電器接點輸出，繼電器的狀態分別由儀表面板12個發光管指示。
4、可直接設置、查看機組的轉速、轉速百分比、頻率、最大值，繼電器設定值。
5、設定參數值由E2PROM保存、具有停電保護、繼電器自鎖功能。
6、儀表采用開關電源。可交直流供電兩用。
7、可正反轉操作。
適用：發電機組的轉速、頻率、轉速和頻率的百分比的監控。
三、主要技術參數
1. 工作電源：開關電源： AC/DC 100-220V；特殊DC24V
2. 環境溫度：-20～50℃、相對濕度≤85%；不含腐蝕性氣；體海拔高度：≤2000m
3. 極對數P設置:1-64
4. 測量范圍
a）、轉速：0.05～3000 r／min 精度na＝N±0.1%
b）、頻率：0.01～200Hz 精度fa＝f±0.1%
c）轉速％：0～175% 精度： ±0.1%
5．輸入信號(接收三組輸入信號，第三組需手動切換顯示)
2）接近開關、磁電、磁阻、光電傳感器
a) 1－5對極的齒數確定： 1－（ 10×P）齒范圍內 P: 極對數
b）6－64對極的齒數確定：1－60齒范圍內
c）輸入阻抗：≤100KΩ
d）輸入幅度：500mV-60V
e）電源輸出：直流24V 40MA
f) 蠕動轉速設置：≥0.01-99.9 轉/小時（對齒盤）內設置
3)永磁機輸入信號：2.5～260AC 50Hz
4) PT殘壓輸入信號：0.2～120VAC 50Hz
6．接點輸出： 觸點容量：阻性負載3A／220V AC
7.可正反轉設置
8．接點設置：(“-”表示轉速下降時繼電器吸合）
|
|
J1 |
J2 |
J3 |
J4 |
J5 |
J6 |
J7 |
J8 |
J9 |
J10 |
J11 |
J12 |
|
A |
0% |
-35% |
-50% |
80% |
95% |
105% |
115% |
125% |
140% |
160% |
故障 |
蠕動 |
|
F |
用戶自訂繼電器輸出設定值 |
9．信號輸出： a.模擬量輸出： 0～10mA負載 ≤1.5kΩ （對應轉速0%~200%；選件）
4～20mA 負載≤750Ω （對應轉速0%~200%；選件）
b.通訊接口輸出：Modbus RS485、RS422、RS232 （選件）
10. 最 大 值：記錄開機以來期間最高轉速
11.顯示內容：機組頻率、轉速、轉速百分比、頻率、轉速及百分比的最大值、正反轉
12．開孔尺寸：152×76mm 13.外型尺寸：160×80×250mm
14. 整機功耗：≤10W 15.重 量：2kg
|
