一、概述
YSX1油積水信號裝置安裝于油箱底部。當油箱內油混有水并沉積于底部電極裝置時，信號裝置內的集成控制電路能發出報警信號，運行人員可打開電極裝置的Gl/4直嘴旋塞把水放掉。YSX1-1為一路監測配套儀表；YSX1-4為4路監測配套儀表。
二、技術參數
1)、工作電壓：AC220V±10％、50Hz
2)、信號接點：二常開、二常閉；250VAC、28VDC/5A
3)、含儀表一臺，外形尺寸160×80×130 mm；開孔尺寸152×76mm
三、原理與結構
當油箱底部無積水時，電極裝置中的兩個電極處于斷開狀態，使集成電路N的2腳失去觸發信號，3腳無電流輸出，V由于無控制信號而呈截止，直流繼電器J失電，常開觸點沒有閉合，由常閉觸點接通無積水信號回路，發出無積水信號。
當油箱底部有沉積水時，電極裝置中的兩個電極被接通使集成電路N的2腳產生一個觸發信號，N的3腳有電流輸出，使V導通，直流繼電器J得電，常閉觸點斷開，常開觸點閉合，接通積水報警回路，發出積水信號。
YSXl-1油積水信號裝置由電極裝置和集成發信電路兩部分組成。電極由不銹鋼材料精制，防銹性能，導電性能好，發信電子控制線路主要由集成電路組成，靈敏度高，維護方便。

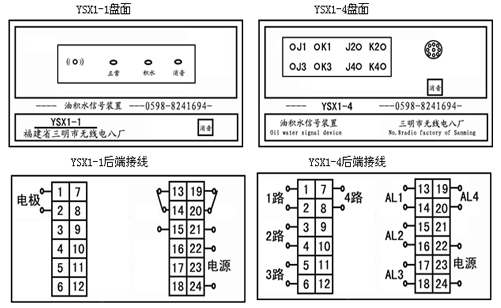

四、儀表盤面和后端接線
五、安裝

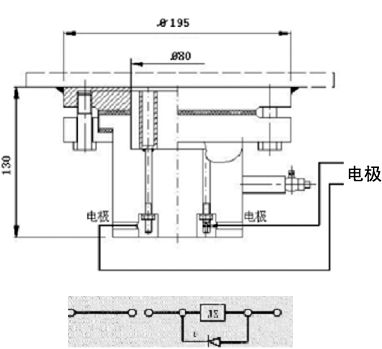

1、電極裝置安裝于油箱底部，開口尺寸φ80，信號裝置安裝在便于觀察使用地方，二者間宜用屏蔽電纜連接并在一點接地。裝于油箱底板的電極裝置有4個電極，可分別并聯使用其中兩個。
2、信號裝置面板裝有一鈕子開關，用于接通或斷開220VAc電源，當須檢查油箱底部有否積水時。可撥動鈕子開關，接通信號裝置電源，看有否積水信號發出。
3、繼電器J接點用于直流電路中控制感性負載JZ時，應負載線圈并聯耗能二極管D。如圖所示：
|
