13.4、WZCB、WZPB熱電阻、熱電偶溫度變送器
|
亚洲欧美在线看,国产成人刺激视频在线观看,青青青青青青草
|
WZCB |
Cu50： 銅電阻 |
WRNB |
K ： 鎳鉻-鎳硅 |
|
WZPB |
Pt100 ： 鉑電阻 |
WREB |
E ： 鎳鉻-銅鎳合金 |
|
WRRB |
S ： 鉑銠10-鉑 |
WRTB |
J ： 鐵-銅鎳合金 |
|
WRPB |
B ： 鉑銠30-鉑銠6 |
WRJB |
T ： 銅-銅鎳合金 |
|
|
|
1 |
105×75×22.5導軌式 |
3 |
Φ45×22.5圓形 |
|
2 |
110×75×120導軌式 |
4 |
Φ59×35 圓形 |
|
F |
其他尺寸規格 |
|
|
|
|
|
2 |
RS232 |
6 |
4~20mA |
|
3 |
DC0~5V |
7 |
RS485 |
|
4 |
DC1~5V |
A |
二線制4-20mA |
|
5 |
0~10mA |
F |
其他 |
|
|
|
0 |
AC 220V |
5 |
DC 24V |
|
2 |
DC 220V |
6 |
開關電源 |
|
4 |
DC 48V |
F |
其他 |
|
|
|
200 |
|
|
|
|
|
變送器 外形尺寸 輸出信號 電源 溫度范圍
WZCB - 1 - 6 - 0 - 200 例1
WZPB - 1 - A - 0 - 100 例2 |
例1：Cu50銅電阻傳感變送器、外形尺寸為105×75×22.5導軌式，變送輸出信號為4~20mA，工作電源為220V AC，20mA對應的溫度值為200℃

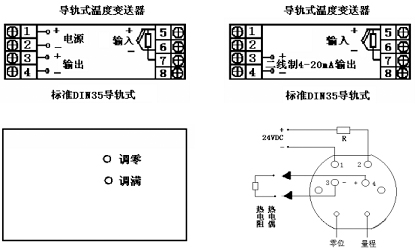

對導軌式溫度變送器輸入可以是熱電偶、熱電阻、標準信號。工作電源接端子1、2，4~20mA輸出信號接3正、4負；對二線制4~20mA輸入信號正接5、負接6；熱電阻單端A接5、并聯端B、C分別接6、7。
|
|
|
|
