一、概述
TDSB-483型壓阻式壓力變送器是為使用環境比較惡劣的露天現場設計的高性能壓力變送器。該產品集我廠在多年傳感器和變送器專用電路生產方面的多項專有技術和引進技術。TDSB-483為標準的二線制，4-20mADC輸出，24V直流供電。量程調節和零遷移范圍寬并可直接安裝在測量管道上，使用方便。具有精度高，穩定性好，體積小等突出優點。
適用：電力、石油、化工、冶金、輕工、紡織、建材、水文地質、食品、醫藥等行業。
二、測量范圍及過范圍
測量范圍：0~10kpa~60Mpa 過范圍：1.5倍上限值壓力
三、技術性能
|
基本誤差 |
最小值 |
典型值 |
最大值 |
單位 |
|
非線性 |
|
<100kPa |
0.1 |
0.3 |
0.5 |
量程的±% |
|
>100kPa |
|
0.3 |
0.5 |
量程的±% |
|
遲滯 |
|
|
|
|
|
<100kPa |
|
0.15 |
0.25 |
量程的±% |
|
>100kPa |
0.05 |
0.1 |
0.15 |
量程的±% |
|
重復性 |
|
<100kPa |
|
0.25 |
0.5 |
量程的±% |
|
>100kPa |
|
0.15 |
0.25 |
量程的±% |
|
影響量附加誤差 |
|
溫度影響 |
|
|
|
|
|
<100kPa |
0.5 |
1 |
2 |
量程的±%，參比25℃ |
|
>100kPa |
0.3 |
0.5 |
1 |
量程的±%，參比25℃ |
|
穩定性 |
0.2 |
量程的±%，一年 |
四、環境條件
|
|
單位 |
參比條件 |
額定條件 |
運輸條件 |
|
環境溫度 |
℃ |
20±2℃ |
-10-80 |
-40-100 |
|
介質溫度 |
℃ |
20±2℃ |
-10-80 |
|
|
相對濕度 |
% |
60-70 |
0-100 |
0-100 |
|
大氣壓力 |
kPa |
86-106 |
|
|
|
振動頻率 |
Hz |
|
1-300 |
|
|
加速度 |
X9.81ms-2 |
<0.1 |
<3 |
|
|
振幅 |
Mm |
|
<0.13 |
|
|
沖擊 |
X9.81ms-2 |
|
|
10 |
五 、電氣性能
供電電源：24V DC，可在20~40V DC范圍內可靠工作
輸出信號：二線4~20mA DC

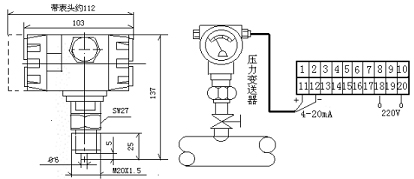

六、外形尺寸及安裝圖
七、量程調整范圍
TDSB-483型壓力變送器設計有零點和量程微調節器電位器，允許用戶在必要時對變送器的零點和滿量程輸出進行調整。
零點和量程調整方法：
一般情況下，變送器的用戶不需進行調整。若由于某種原因需進行零點或量程調整。必須具備下列兩個條件：
1、高精度標準壓力源。精度至少要高于變送器2~3倍。
2、高精度直流電流表。讀數至少要準確到0.01mA。
若用戶具備以上條件，可按下面方法進行調校。

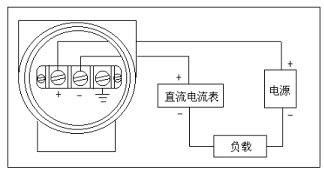

八、電氣連接圖
九、TDSB-483型變送器型號及規格代號表
|
TDSB-483 |
型壓阻式變送器 |
|
|
|
量程編碼 |
測量范圍 |
量程編碼 |
測量范圍 |
|
0A |
0~10~0~35kPa |
12 |
0~0.60~2.0MPa |
|
02 |
0~20~0~35kPa |
13 |
0~1.0~0~3.5MPa |
|
03 |
0~30~0~35kPa |
14 |
0~2.0~0~7.0Mpa |
|
07 |
0~60~0~35kPa |
15 |
0~3.0~0~10.0MPa |
|
08 |
0~100~0~350kPa |
17 |
0~4.0~0~20.0MPa |
|
09 |
0~200~0~700kPa |
18 |
0~8.0~0~40.0MPa |
|
10 |
0~300~0~100kPa |
19 |
0~10.0~0~60.0MPpa |
|
|
|
代號 |
輸出信號 |
|
E |
4~20mA DC |
標準輸出信號 |
|
F |
1~5V DC |
特殊要求可提供 |
|
J |
0~5V DC |
|
Q |
0~10mA DC |
|
U |
0~20mA DC |
|
|
|
代號 |
結構材料 |
|
隔離膜片 |
接口 |
殼體 |
電子殼體 |
|
22 |
316L不銹鋼 |
不銹鋼 |
不銹鋼 |
鋁合金 |
|
25 |
鉭 |
不銹鋼 |
不銹鋼 |
|
35 |
鉭 |
哈氏合金 |
不銹鋼 |
|
|
|
代號 |
附加功能 |
|
M1 |
0~100%線性指示表（僅4~20mA）、 |
|
M2 |
數碼管LED顯示 |
|
M3 |
液晶顯示LCD顯示 |
|
P |
齊平膜片 |
|
I |
本安防爆型iaIICT6 |
|
C1 |
M20X1.5外螺紋壓力 |
|
C3 |
G1/2外螺紋壓力接口 |
|
G |
表壓型 |
|
A |
絕壓型 |
|
S |
密封參考壓力型 |
|
|
|
|
TDSB-483 03（0~30Kpa） F 22 M1C3G 例 |
例：表示TDSB-483型壓阻式變送器，量程0~30kPa，輸出1~5V，隔離膜片316L不銹鋼，接口不銹鋼、鋁合金電子殼體，0~100%線性指示表G1/2外螺紋壓力接口、表壓型。
注：變送器可進行零點正負遷移，最大負遷移可到-100kPa若不說明，則出廠時按無遷移和該量程編碼最大量程調校。
|
