1、概述
SLX型雙向示流信號器，用于監測管道內液體流量，指針指示的開度大小與流量成正比，開度越大說明管道內的流量越大。將示流信號器串接在管路中，當管道內有液體流過時，指針指示水流的方向，微動開關發出報警信號，以保護主設備。廣泛用于水電站供水系統斷水保護。
2、特點
1)、雙向流動，實際指示管道內液體流量大小和方向；
2)、雙向報警，常閉、常開報警點互換。
3、技術參數
1)、工作介質：經過過濾的無腐蝕性工業用水；
2)、介質溫度：≤80 ℃ ；
3)、水流方向：雙向示流信號器上指針所指的方向；
4)、介質壓力：0.3~1.0MPa ；
5)、輸出信號：常閉、常開互換；
6)、環境溫度：5~40℃ ；
7)、接點容量：AC/DC220V、3A。

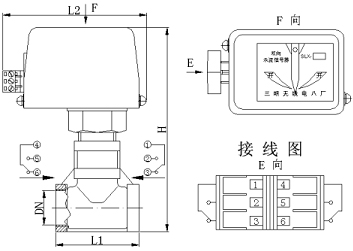

4、外形與接線圖
|
型 號 |
DN |
螺牙 |
L1 |
L2 |
H |
|
SLX-15 |
15 |
G1/2〞 |
50 |
100 |
140 |
|
SLX-20 |
20 |
G3/4〞 |
60 |
100 |
145 |
|
SLX-25 |
25 |
G1〞 |
70 |
100 |
155 |
|
SLX-32 |
32 |
G5/4〞 |
70 |
100 |
155 |
|
SLX-40 |
40 |
G3/2〞 |
70 |
100 |
155 |
|
SLX-50 |
50 |
G2〞 |
85 |
100 |
155 | |
