一、工作原理

    熱傳溫差的原理并不復雜，它是利用熱的傳播擴散特性，將高溫區域向低溫區域傳遞熱量。應用在流量檢測方面，表現區域溫差的值對應流量大小。

我們利用熱傳溫差的工作原理，在封閉的探頭內放置發熱模塊及感溫模塊，探頭的熱傳溫差值與被測量介質流速密切相關，當管道內介質以穩定的流速流動時，感應模塊接收到發熱模塊感測的是一個固定值。當流過探頭的流速發生變化時，感熱模塊會傳出隨之變化的溫差信號，經過處理器將對應流速的結果輸出。

二、特點

熱傳溫差技術是Opine公司在流體控制領域的巨獻，成功的解決了困擾工程界的流量瞬時檢測的難題。其先進的技術手段，以及先進的生產工藝促就了OPIN一流產品的形象。他的典型特點如下：

1、沒有任何活動部件，因此與機械流量開關相比它不會因為腐蝕、斷裂、擋板變形等原因而造成失靈；

2、適用于不同介質的流量監控，包括一些不純凈的液體和氣體介質；

3、插入式安裝方式，滿足多種管徑安裝要求；

4、流量檢測范圍寬，精度高，可滿足客戶對流體不同流速的控制要求；

5、LED燈清晰指示介質流動的狀態；

6、開關量輸出連續可調，操作簡便方便。

7、超長的使用壽命于免維護設計相結合，讓您的設備彰顯巨大的競爭優勢。

諸多的產品優勢已經在工業電爐，焊接設備，激光設備，微波設備，玻璃機械，印刷機械，機床，以及大型變壓器等領域得到充分發揮。

三、尺寸圖

G1/4或G1/2連接螺紋

四、接線圖

五、技術參數

基本參數

1、介質：液體、氣體

2、監視功能：流速：選擇點（min/max)

             報警指示：LED（紅）

             信號輸出：繼電器，NPN，PNP，4~20mA

             最大負載：30VDC/220VAC 3A

3、溫度范圍：介質：-20℃。。。+80℃

             環境：-20℃。。。+80℃

電氣參數

4、工作電壓：DC24V（18。。。32V）

5、空載電流：<35mA

6、狀態指示：LED（綠）

流量監控

7、調整范圍：水：1。。。150cm/s

             油：3。。。300cm/s

             氣：20。。。200cm/s

8、重復精度：±2%

9、遲滯：1。。。13秒(典型2秒）

10、溫度梯度：≤4℃/s

11、初始化時間：約18s

12、接插件：M12plug-in connection,5-pole

機械參數

13、耐壓：100bar

14、防護等級：IP67（when plugged in)

15、材質：外殼：不銹鋼

          探頭：不銹鋼

16、重量：0.2Kg

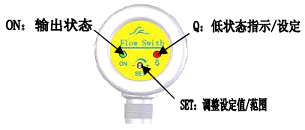

六、面板介紹

調節設定

1、根據說明書要求，正確對此產品進行安裝和連線

2、通電后，使介質以需要檢測的流速（流量）流經傳感器；

3、待流速穩定后，調節“SET”螺絲，使流量開關從Q狀態（紅燈亮）剛好轉入ON狀態（綠燈亮）。

注：ON指示燈表示輸出狀態；

4、重復上一步驟，完成精確設定；

5、完成設定。

七、安裝

基本安裝方法是將其插入到管道上，并使探頭充分與被測介質相接觸。實際安裝時應遵循以下幾個原則：

1、水平安裝：

當安裝在水平管道的上端時，應保證介質是滿管，以防探頭只接觸到空氣而未接 觸到介質。

2、倒裝：

當安裝在水平管道的下端時，應保證管道底部沒有沉淀物，以免探頭被沉淀物覆蓋而無法與探頭充分接觸。

3、側裝：

當安裝在管道側面時，安裝位置應避開沉淀物和空氣。

4、垂直安裝：

當垂直安裝時，應裝在由下至上流動的管段上。

連接頭焊接尺寸：

（僅供參考）

七、選型表

90	41		12	E	D	R	Y	Q	詳述
									熱式流量監控器
									9012系列（分離型）
									9041系列（經濟型）
									9015系列（標準型）
									9052系列（顯示型）
			G12						接口螺紋G1/2
			G14						接口螺紋G1/4
				E					外螺紋
					D				直流24V±20%供電
					A				交流220V供電
						R			繼電器輸出
						P			PNP輸出
						N			NPN輸出
						S			模擬量輸出
							O		常開輸出
							C		常閉輸出
							Y		常開+常閉輸出（SPTD）
							N		模擬量輸出
								Q	接插件式
								C	直接附線式
