一、概述
DWG導葉位置開關由進口行程開關、導軌、滑塊、安裝支架等組成，行程開關固定在滑塊上，按用戶要求將開關整定在相應位置，發出導葉位置的開關量信號，開關的數量可按用戶的要求設置。

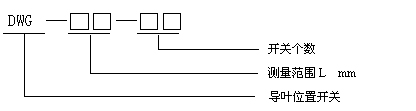

二、型號說明
三、特點
1)、結構簡單，安裝調試方便
2)、測點整定后，位置不會發生變化
3)、可靠性高、穩定性妻子、使用壽命長
四、技術參數
1)、量 程：80～1500mm
2)、環境溫度：-10～50℃ 相對濕度：95%R.H
3)、整機材質：航空鋁材
4)、輸 出：6個、8個、10個（可更多）純機械開關量
5)、接點容量：250VAC 5A 24VDC 1A
6)、安裝方式：支架安裝（可定做）

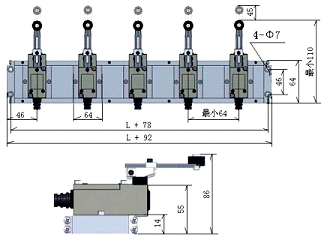

五、外形尺寸圖
六、安裝及維護
1)、不可安裝在有水濺到的地方。
2)、通過安裝支架與水輪機組接力器相連，接力器按圖相關尺寸配4-M6深12mm螺釘孔。
3)、開關的觸桿長度可調，調節范圍0～45mm。
|
