一、概述
AFN80-64為64點（智能模式）是在總結多年研制和生產火災報警控制系統的基礎上，廣泛應用現代火災自動報警控制技術的最新成果，將傳感技術、計算機自控技術、信號處理技術、數字通訊技術、現代中央處理器技術相結合，最新推出的針對小型應用場合的智能火災報警控制器。
AFN80（智能模式）火災報警控制器配套的探測器、控制模塊用分布智能模式和專用微計算機技術，控制器和探測器之間可方便實現多功能雙向信息傳遞，即火災報警控制器可以向探測器、控制模塊發出控制指令，同時探測器、控制模塊也能向控制器傳送報警信息、故障信息及維護信息。
AFN80（智能模式）火災報警控制器配套的探測器是賦安最新一代探測器，其內置CPU具有自我診斷檢測功能，檢測診斷結果可存儲在探測器內，通過控制器或計算機讀取存儲的資料。此外本系統具有不同信息傳送優先級別，可大大提高系統的工作效率和可靠性。
AFN80（智能模式）火災報警控制器的工作模式具有智能化特性。
AFN80（智能模式）系統采用二總線制，所有探測器、控制模塊、地址編碼手動按鈕，并聯在二總線回路上，系統的各種編碼信息和地址信息可通過控制器輸入，整個系統設計施工簡單，同時回路上可增設短路隔離模塊（不占地址）使系統在部分短路狀態下都能正常工作，大大提高系統的自我保護能力和安全性。
AFN80（智能模式）是專為小型工程設計的智能火災報警控制器，回路中智能探測器和監視/控制模塊總數最多可達到194點。
本產品已通過國家消防電子產品質量監督檢驗中心的產品認證。
二、特性
1、單智能總線回路，AFN80-194最多可連接194點，常用的有AFN80-64，64點
2、122*32點陣式液晶，中文字符顯示，界面直觀明了。
3、智能特性：
a. AWACS算法，快速準確地確認和處理火災及故障信息。
b. 基于環境和溫度變化和自動漂移補償。
4、探測器及模塊的自動檢測。
5、具有事件記錄功能，可記錄最近發生的255次事件，掉電不丟失。
6、系統自帶日歷/時鐘。
7、可連接LED、LCD或地圖式樓層顯示盤。
8、可通過FA-5000火災報警圖形監控系統在計算機上顯示火災、故障、聯動信息。
9、可通過網絡模塊AFN-M1221連接其它賦安系列控制器。
10、可選擇連接針式打印機。
11、SMT工藝生產，元器件全部由國際著名廠商提供，充分保證質量。
12、1組可手動控制的繼電器輸出。
13、可使用屏蔽、非屏蔽雙絞線工程導線。

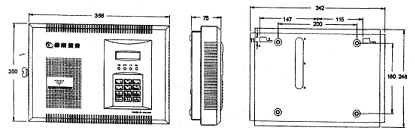

三、安裝
1、在墻壁的合適位置，鉆2個直徑為φ8、深度約為50mm的圓孔，孔距為262mm。
2、裝入M6膨脹螺栓，用扳手擰緊，使螺栓固定在墻上。
3、將兩個小支架固定在膨脹螺栓上。
4、將AFN80機箱推入懸持在支架上，將引出線從出線口穿入AFN80（智能模式）底機箱的進線口，然后用一個M3螺釘將AFN80（智能模式）機箱鎖到支架上固定。

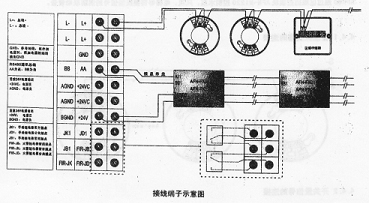

四、 外部線路的連接
AFN80（智能模式）接線端子說明：
|
L-：總線負端 |
L+：總線正端 |
|
L-：總線負端 |
L+：總線正端 |
|
|
GND：RS485總線參考地線 |
|
BB：RS485總線信號負端 |
AA：RS485總線信號正端 |
|
AGND：受控24V輸出負端 |
+24Vc：受控24V輸出正端 |
|
AGND：受控24V輸出負端 |
+24Vc：受控24V輸出正端 |
|
BGND：常規24V輸出負端 |
+24Vout：常規24V輸出正端 |
|
JK1：設備繼電器常開觸點輸出 |
JD1：設備繼電器公共觸點輸出 |
|
JB1：設備繼電器常閉觸點輸出 |
FIR-JB：火警繼電器常閉觸點輸出 |
|
FIR-JK：火警繼電器常開觸點輸出 |
FIR-JD：火警繼電器公共觸點輸出 |

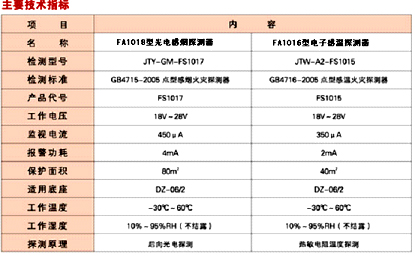

注：配用智能光電感煙探測器型號：FA1018，配用智能光電感溫探測器型號：FA1016，
外形尺寸：Φ100Χ48，工作電源DC18-26V，保護面積80m2,監視、報警功耗均300UA
FA1018型光電感煙探測器、FA1016型感溫探測器可配接AFN80、AFN100、FS5050等火災報警控制器。
性能特點
1、 內置高性能CPU、兩總線無極性連接、 電子編碼、自動ID識別
2、 使用紅色指示燈，火警時常亮，內嵌式底座，接觸可靠，絕不會脫落
3、 極強的抗電磁干擾性能，自動干擾識別技術和濾除技術，獨特的總線保護技術
4、 自動環境參數漂移補償，針對火災產品的特點自主研發的兩總線通訊協議
5、 非破壞性總線信號仲裁技術（專有技術），多址群集命令，提高通訊效率，增強通訊性能
6、 雙校驗和即時交互式通訊技術（專有技術），高效可靠
7、 數據位雙識別雙校驗（電平和時間），可靠性更高
8、 后向光電探測技術，對各種火災煙霧均有良好的響應能力
9、 極強的抗灰塵性能，沉積灰塵不影響報警靈敏度
10、清洗和維護簡單
11、外形尺寸：Φ100*36.5mm
|
